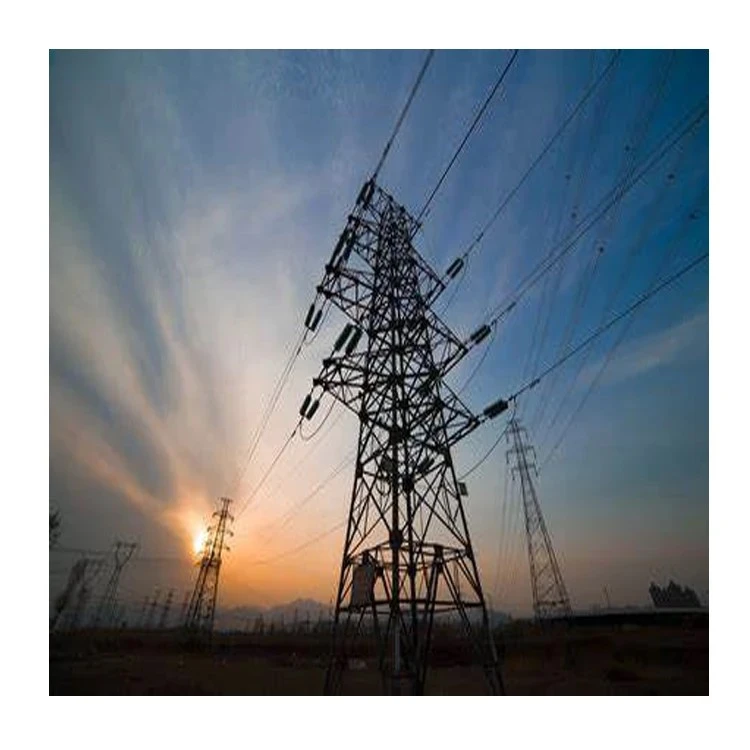

Turn unghiular rezistent

Turnul unghiular Heavy Duty este un turn cu zăbrele din oțel cu rigiditate mare-rigiditate-, proiectat pentru abateri de linii de transmisie cu unghi mari-și coridoarele de-transmisie a sarcinilor grele.

Trimite anchetă

Prezentare generală a produsului

Caracteristici de bază

Construit cu oțel unghiular Q420B/Q460 cu pereți groși-de înaltă rezistență, pentru a suporta sarcinile grele dezechilibrate generate la unghiuri de linie de 60-90 de grade.
Îmbinările critice sunt întărite cu plăci de gușaj groase pe mai multe-niveluri pentru a distribui tensiunile concentrate și pentru a reduce riscurile de rupere la intersecțiile elementelor.
Integrat cu sisteme rigide anti-torsiune pentru a menține stabilitatea turnului în condiții de-sârmă ruptă și gheață-neuniformă.
Protejat cu o acoperire galvanizată la cald-mai mare sau egală cu 100 μm pentru a rezista coroziunii atmosferice în medii de coastă, industriale și cu umiditate ridicată-.

Specificatii tehnice

Parametru	Specificație standard / Gamă
Grad material	Q355B, Q420B, Q460, ASTM A572 GR50 / GR65
Anti-coroziune	Galvanizare la cald-(ASTM A123 / ISO 1461, grosimea zincului mai mare sau egală cu 100 μm)
Nivel de tensiune	Linii de transmisie de 220 kV–500 kV și UHV
Interval de unghi de linie	60 de grade -75 de grade (greu tip A) / 75 de grade -90 de grade (greu de tip B / tip terminal)
Standarde de proiectare	ASCE 10-15, TIA-222-H, EN 1993, IEC 60826
Inspecție de sudare	Testare 100% cu ultrasunete (UT) și testare cu particule magnetice (MT)
Testare radiografică (RT)	Disponibil în funcție de cerințele proiectului
Clasa elementelor de fixare	Șuruburi galvanizate la cald de gradul 8,8 sau 10,9 cu piulițe duble și-șaibe de blocare grele-

Conformitate și asistență tehnică

Conformitatea cu standardele internaționale

Fabricarea urmează standardele internaționale ale turnurilor de transmisie, inclusiv ASCE 10 și EN 1993, cu proceduri de sudare conforme cu cerințele AWS D1.1 și CE.

Ghid tehnic la fața locului

Personalul de inginerie poate fi trimis pe site-uri de proiecte de peste mări pentru a sprijini construcția fundației și ridicarea turnurilor.

Asistență de la distanță 24 de ore

Asistența tehnică globală este disponibilă, cu verificarea alimentării componentelor și răspunsul finalizat în 48 de ore.

FAQ

Î: Turnul poate fi personalizat pentru diferite configurații de conductor și aranjamente de circuite?

A: Da. Dimensiunile brațului transversal-, locațiile atașării și structurile nodurilor pot fi ajustate în funcție de tipul conductorului, configurația fasciculului, cantitatea de circuit și cerințele de abatere a liniei.

Î: Este turnul potrivit pentru traversări de râuri, traversări de văi și alte proiecte de transmisie cu -durată lungă?

A: Da. Verificarea structurală poate fi efectuată pe baza distanței de deschidere, a tensiunii conductorului și a condițiilor specifice ale terenului-sitului.

Î: Cum se adaptează turnul la terenuri abrupte cu diferențe semnificative de cotă?

R: Pot fi furnizate extensii de picioare inegale personalizate pentru a se potrivi cu topografia șantierului și pentru a reduce cerințele de excavare a fundației.

Î: Care sunt termenele standard de producție și termenii de plată?

R: Producția durează de obicei 40-50 de zile după aprobarea desenului. Condițiile sunt depozit de 30% T/T și sold de 70% față de copia B/L sau după aprobarea inspecției SGS.
