Turnul Ancoră
Prezentare generală a produsului

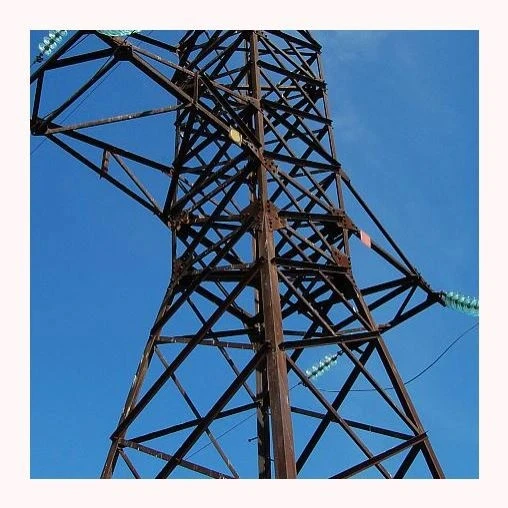

Turnul Anchor este un turn din oțel cu zăbrele instalat la unghiul liniei de transmisie sau la punctele terminale pentru a transporta tensiunea conductorului și a stabiliza direcția liniei sub sarcină longitudinală mare.
Caracteristici de bază
Oțel structural Q355B / Q420B de înaltă-rezistență, cu rezistență mai mare la încovoiere și deformare mai puțin vizibilă la încărcare-pe termen lung.
ISO 1461 galvanizare la cald-(grosime minimă de 86 μm), care asigură protecție împotriva coroziunii atmosferice-pe termen lung
Plăci de gusset îngroșate la îmbinările critice, distribuind stresul structural și reducând riscul de rupere localizată
Plăci de atașare a capului-turn-cu mai multe găuri, care separă firele și șirurile izolatoare pentru a reduce răsucirea liniei și interferența hardware
Specificatii tehnice
|
Parametru |
Specificație standard / Gamă |
|
Grad material |
Q235B, Q355B, Q420B, ASTM A572 GR50 / GR65 |
|
Anti-coroziune |
Galvanizare la cald-(ISO 1461) |
|
Nivel de tensiune aplicabil |
33kV–500kV (personalizat) |
|
Viteza vântului de proiectare |
30m/s–60m/s |
|
Standarde de proiectare |
TIA-222-G/H, IEC 60826, EN 1993, ASCE 10 |
|
Inspecție de sudare |
Testare 100% cu ultrasunete (UT) și testare cu particule magnetice (MT) |
|
Gama de înălțime |
9m–60m |
|
Încărcare maximă maximă |
Calculat în funcție de deschiderea, tensiunea conductorului și condițiile amplasamentului |
|
Clasa elementelor de fixare |
Șuruburi galvanizate la cald-grad 8,8 sau 10,9 |
Producție și calitate
Control total al calității
Inspecția completă este efectuată de la achiziționarea materiei prime până la fabricarea finită. O verificare fizică pre-asamblare 1:1 este efectuată înainte de expediere pentru a verifica alinierea-găurii șuruburilor și acuratețea asamblarii.
Standarde internaționale de conformitate
Certificat conform ISO 9001, procedurile de fabricație și sudare sunt efectuate în conformitate cu cerințele EN 1090 și AWS D1.1.
Experiență globală de aprovizionare
Cu 15 ani de experiență în exportul de oțel structural, produsele noastre au fost furnizate pentru proiecte de energie și infrastructură din America de Sud, Africa și Orientul Mijlociu.
Ambalare și transport
Ambalaje clasificate
Elementele din oțel sunt imbricate în funcție de dimensiune și asigurate cu protecție de cauciuc pentru margini și chingi de oțel cu rezistență ridicată-pe paleți non-fumigați pentru a reduce daunele cauzate de transport.
Identificarea componentelor
Fiecare membru este marcat cu un ID unic ștampilat și ambalat conform secvenței de instalare pentru o identificare și asamblare mai ușoară la fața locului.
