Cum interacționează suporturile fotovoltaice cu sistemul electric al panourilor fotovoltaice?

În calitate de furnizor de monturi fotovoltaice profund înrădăcinat în industria energiei solare, am asistat direct la dansul complicat dintre monturile fotovoltaice și sistemul electric al panoului fotovoltaic. Această relație nu este doar despre sprijin fizic; are implicații de mare anvergură pentru eficiența, siguranța și performanța generală a unei instalații de energie solară.

Împământare fizică și electrică

Una dintre cele mai fundamentale interacțiuni dintre suporturile fotovoltaice și sistemul electric al panoului fotovoltaic este împământarea. Împământarea este o măsură de siguranță menită să protejeze atât sistemul, cât și oamenii din jurul acestuia. Monturile PV servesc ca o parte critică a căii de împământare. Când sunt instalate corect, acestea asigură o conexiune cu rezistență scăzută între panourile fotovoltaice și pământ.

Împământarea electrică ajută la prevenirea pericolelor de electrocutare. În cazul unei defecțiuni, cum ar fi un scurtcircuit în care curentul ar putea trece prin căi neintenționate, suporturile PV împământate oferă o cale sigură pentru disiparea curentului în exces în pământ. Acest lucru este crucial pentru asigurarea siguranței lucrătorilor de întreținere și a oricărei persoane din vecinătatea instalației solare.

În plus, împământarea poate îmbunătăți și performanța sistemului fotovoltaic. Ajută la stabilizarea potențialului electric al panourilor fotovoltaice, reducând riscul de interferență electrică și îmbunătățind eficiența generală a generării de energie. De exemplu, într-o fermă solară la scară largă, împământarea adecvată prin suporturile fotovoltaice poate minimiza apariția zgomotului electric, care altfel ar putea degrada calitatea ieșirii electrice.

Suport mecanic și integritate electrică

Suporturile fotovoltaice oferă suportul mecanic necesar pentru panourile fotovoltaice. Sunt proiectate pentru a rezista la diferite forțe ale mediului, cum ar fi vântul, zăpada și activitatea seismică. Această stabilitate mecanică este direct legată de integritatea electrică a sistemului de panouri fotovoltaice.

Dacă suporturile fotovoltaice nu sunt instalate corect sau nu pot rezista la solicitările mediului, panourile fotovoltaice se pot deplasa, se pot înclina sau chiar se pot deteriora. O astfel de mișcare fizică poate provoca deteriorarea conexiunilor electrice din cadrul panourilor fotovoltaice și al sistemului de cablare. De exemplu, un panou slăbit din cauza montării inadecvate poate duce la ruperea firelor electrice sau la conexiuni proaste, ceea ce poate duce la pierderi de putere sau chiar la defecțiuni ale sistemului.

Pe de altă parte, suporturile fotovoltaice de înaltă calitate asigură că panourile fotovoltaice rămân în poziția lor optimă. Aceasta înseamnă că interconexiunile electrice dintre panouri, cum ar fi conexiunile șir, pot funcționa fără probleme. Orientarea constantă a panourilor maximizează, de asemenea, expunerea panourilor fotovoltaice la lumina soarelui, care este esențială pentru generarea eficientă a energiei.

Impact asupra performanței electrice

Designul suporturilor fotovoltaice poate influența semnificativ performanța electrică a panourilor fotovoltaice. De exemplu, unghiul de înclinare al suporturilor fotovoltaice afectează cantitatea de lumină solară pe care o primesc panourile fotovoltaice. Reglând unghiul de înclinare al suporturilor în funcție de locația geografică și de perioada anului, putem optimiza iradierea solară pe panourile fotovoltaice.

În regiunile mai apropiate de ecuator, un unghi de înclinare relativ plat poate fi suficient pentru a capta o cantitate mare de lumină solară pe tot parcursul anului. Cu toate acestea, la latitudini mai mari, este adesea necesar un unghi de înclinare mai abrupt, mai ales în lunile de iarnă, pentru a crește expunerea la lumina soarelui. Această ajustare a unghiului de înclinare prin suporturile fotovoltaice poate duce la o creștere substanțială a producției electrice a sistemului de panouri fotovoltaice.

Un alt aspect este efectul de umbrire. Suporturile fotovoltaice trebuie proiectate astfel încât să minimizeze umbrirea panourilor fotovoltaice. Chiar și o cantitate mică de umbrire pe un panou fotovoltaic poate provoca o reducere semnificativă a puterii sale de ieșire din cauza așa-numitului efect de „punct fierbinte”. Când o parte a unui panou fotovoltaic este umbrită, acesta poate acționa mai degrabă ca o sarcină decât ca un generator de energie, consumând energie de la restul panoului și provocând potențial daune în timp. Suporturile fotovoltaice bine proiectate pot asigura o distanță adecvată între panouri și pot evita orice auto-umbrire sau umbrire de la structurile din apropiere, menținând astfel funcționarea de înaltă eficiență a sistemului electric de panouri fotovoltaice.

Compatibilitate cu componentele electrice

Suporturile fotovoltaice trebuie să fie compatibile cu diferitele componente electrice din sistemul de panouri fotovoltaice. Acestea includ invertoare, controlere de încărcare și cablare. De exemplu, structura de montare ar trebui să ofere acces ușor pentru instalarea și întreținerea cablajului care conectează panourile fotovoltaice la invertoare.

În plus, suporturile fotovoltaice ar trebui să poată face față cerințelor de împământare electrică ale diferitelor componente electrice. Unele invertoare pot avea nevoi specifice de împământare, iar suporturile fotovoltaice ar trebui să se poată integra perfect cu aceste cerințe. Această compatibilitate asigură că întregul sistem fotovoltaic funcționează ca o unitate unificată și eficientă.

Rolul suporturilor fotovoltaice în diferite sisteme fotovoltaice

Fix - Montare sisteme fotovoltaice

În sistemele fotovoltaice cu montare fixă, monturile fotovoltaice joacă un rol crucial în stabilirea unghiului și orientării optime pentru panourile fotovoltaice. Aceste suporturi sunt de obicei instalate pe acoperișuri sau pe sol. Pentru instalațiile pe acoperiș, suporturile fotovoltaice trebuie proiectate astfel încât să fie compatibile cu structura acoperișului. Ar trebui să poată distribui greutatea panourilor fotovoltaice uniform pe acoperiș pentru a preveni orice deteriorare a clădirii.

La sistemele montate la sol, suporturile fotovoltaice trebuie să fie ferm ancorate de sol pentru a rezista forțelor mediului. Natura fixă ​​a acestor monturi înseamnă că trebuie proiectate cu atenție pentru a capta cât mai multă lumină solară pe tot parcursul anului.Suport solareste un exemplu excelent de soluție fixă ​​de înaltă calitate, care oferă suport fiabil și poziționare optimă pentru panourile fotovoltaice.

Urmărirea sistemelor fotovoltaice

Sistemele fotovoltaice de urmărire folosesc suporturi fotovoltaice care se pot deplasa pentru a urma calea soarelui. Acest lucru permite panourilor fotovoltaice să primească o expunere maximă la lumina soarelui pe tot parcursul zilei. Monturile fotovoltaice din sistemele de urmărire sunt mai complexe decât cele din sistemele de montare fixă. Acestea trebuie să aibă o structură mecanică robustă pentru a susține mișcarea panourilor și, de asemenea, trebuie să fie integrate cu un sistem de control.

Sistemul de control pentru urmărirea suporturilor fotovoltaice trebuie să fie sincronizat cu sistemul electric al panourilor fotovoltaice. Se asigură că mișcarea suporturilor nu întrerupe conexiunile electrice și nu provoacă nicio deteriorare a cablajului. Capacitatea de a urmări suporturile fotovoltaice de a crește expunerea la lumina soarelui poate crește semnificativ producția electrică a sistemului de panouri fotovoltaice, făcându-le o alegere populară pentru fermele solare la scară largă.

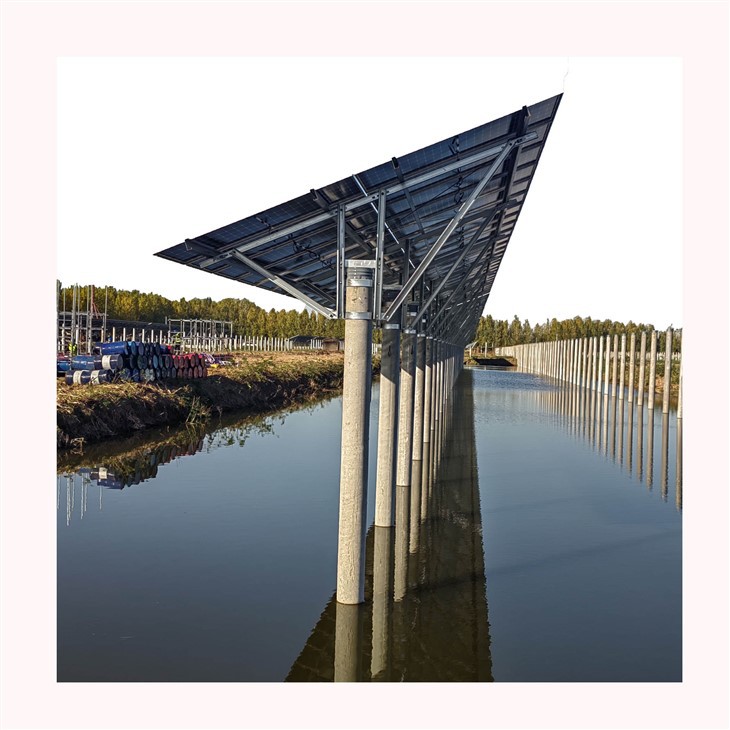

Acvacultură - Sistem Hibrid Fotovoltaic

Într-un sistem hibrid acvacultură - fotovoltaic, suporturile fotovoltaice sunt folosite pentru a susține panourile fotovoltaice pe suprafețele apei. Aceste suporturi trebuie să fie rezistente la coroziune și plutitoare. Interacțiunea dintre suporturile fotovoltaice și sistemul electric al panoului fotovoltaic în acest context este, de asemenea, unică.

Cablajul electric dintr-un sistem fotovoltaic plutitor trebuie protejat de deteriorarea apei. Suporturile fotovoltaice ar trebui să ofere o platformă stabilă pentru panouri și, de asemenea, să permită instalarea și întreținerea ușoară a componentelor electrice. În plus, împământarea sistemului fotovoltaic într-un cadru plutitor necesită considerații speciale pentru a asigura siguranța și funcționarea electrică corespunzătoare.

Importanța suporturilor fotovoltaice de calitate pentru longevitatea sistemului electric

Investiția în suporturi fotovoltaice de înaltă calitate este esențială pentru longevitatea pe termen lung a sistemului electric de panouri fotovoltaice. Suporturile de calitate scăzută se pot degrada în timp din cauza factorilor de mediu, cum ar fi coroziunea, radiațiile UV și stresul mecanic. Această degradare poate duce la o pierdere a stabilității mecanice și, ulterior, la probleme electrice.

De exemplu, suporturile corodate pot cauza conexiuni slăbite între panourile fotovoltaice și structura de montare. Acest lucru nu afectează numai integritatea fizică a sistemului, dar poate, de asemenea, perturba calea de împământare electrică. De-a lungul timpului, aceste probleme pot duce la pierderi de energie crescute, defecțiuni ale sistemului și chiar pericole de siguranță.

Pe de altă parte, de înaltă calitateSuport fotovoltaicrealizate din materiale durabile și cu un design adecvat, pot rezista testului timpului. Acestea asigură faptul că sistemul electric al panoului fotovoltaic rămâne fiabil și eficient pe toată durata de viață estimată, care poate fi de 25 de ani sau mai mult.

Concluzie

În concluzie, interacțiunea dintre suporturile fotovoltaice și sistemul electric de panouri fotovoltaice este multifațetă și de mare importanță. De la împământare și suport mecanic până la influențarea performanței electrice și compatibilitatea cu componentele electrice, monturile PV sunt o parte integrantă a oricărei instalații PV.

În calitate de furnizor de monturi fotovoltaice, înțelegem rolul critic pe care îl joacă produsele noastre în succesul proiectelor de energie solară. Ne angajăm să furnizăm suporturi fotovoltaice de înaltă calitate care sunt proiectate pentru a optimiza performanța și siguranța sistemelor electrice cu panouri fotovoltaice. Fie că plănuiți o instalație mică pe acoperiș sau o fermă solară la scară largă, alegerea suporturilor fotovoltaice potrivite este crucială.

Dacă sunteți interesat să aflați mai multe despre monturile noastre fotovoltaice sau doriți să începeți o discuție privind achizițiile, vă încurajăm să contactați. Echipa noastră de experți este pregătită să vă ajute în selectarea celor mai potrivite monturi fotovoltaice pentru nevoile dumneavoastră specifice și pentru a asigura un proiect de energie solară de succes.

Referințe

• Duffie, John A. și William A. Beckman. Ingineria solară a proceselor termice. John Wiley & Sons, 2013.
• Fuentes, Jose C. Sisteme solare fotovoltaice: proiectare și instalare. Routledge, 2018.
• Kashem, MA, şi colab. „O revizuire a centralelor fotovoltaice plutitoare: tehnologie, stadiul tehnicii și comparație cu centralele terestre.” Evaluări privind energia regenerabilă și durabilă 108 (2019): 86 - 99.
